Model thiết bị	ZT X-100KVA/500KV	Tên thiết bị	Thiết bị thử nghiệm biến áp tần số công nghiệp đầy đủ
Loại tài liệu	Tài liệu kỹ thuật	Số mã vật liệu	DZTYM500 60
Phiên bản phần mềm	/	Tiêu chuẩn theo

Một, Phạm vi áp dụng thiết bị

Thiết bị này được thiết kế chủ yếu để thực hiện các thử nghiệm khoa học như thí nghiệm chịu áp lực tần số công nghiệp, phát xạ cục bộ và các nghiên cứu khác trên các thiết bị như biến áp cảm ứng, máy biến áp điện, bộ ngắt mạch cao áp, tụ điện kết nối, vỏ cách điện điện dung, công tắc, v.v.

Hai, Hướng dẫn viết phương án

Thiết bị này chủ yếu được sử dụng để thử nghiệm mẫu mang tính dung nạp, đồng thời cũng xem xét các mẫu mang tính kháng và cảm ứng.

Phương án thiết bị này sử dụng biến áp thử nghiệm xung dãy tần số công nghiệp để tạo ra điện áp cao công nghiệp, hệ thống bao gồm hai thiết bị, tạo thành thiết bị thử nghiệm điện áp cao 500kV/0,3A.

Ba, Điều kiện sử dụng

Độ cao so với mực nước biển: ≤1000m

Nhiệt độ môi trường: −15°C～+40°C

Biến thiên nhiệt độ ngày lớn nhất: ≤25°C

Độ ẩm tương đối không khí: ≤90% (ở 20°C)

Khả năng chịu động đất: ≤8 cấp

Gia tốc ngang mặt đất 3,0m/s², gia tốc đứng mặt đất 1,5m/s²

Dạng sóng điện áp nguồn là hình sin thực tế, tỷ lệ biến dạng sóng <3%

Có điểm tiếp đất đáng tin cậy, điện trở tiếp đất <0,5Ω

Địa điểm lắp đặt: trong nhà

Bốn, Tiêu chuẩn kỹ thuật tuân theo

JB/T9641 Biến áp thử nghiệm

GB10229 Reaktor

GB1094.1～GB1094.5 Biến áp điện lực

GB/T.311.1 Cách ly và phối hợp thiết bị truyền tải điện áp cao

GB/T16927.1 Công nghệ thử nghiệm điện áp cao phần một: Yêu cầu thử nghiệm chung

GB/T16927.2 Công nghệ thử nghiệm điện áp cao phần hai: Hệ thống đo lường

GB7328 Đo âm thanh của biến áp và reaktor

GB/7354 Đo hiện tượng phóng điện cục bộ

GB/T509 Hướng dẫn thử nghiệm biến áp điện lực

GB2536 Dầu cách điện

JB/T563 Điều kiện kỹ thuật đặt hàng cho tụ điện ghép nối và bộ phân áp điện dung

JB/T8169 Tụ điện ghép nối và bộ phân áp điện dung

GB4208 Cấp bảo vệ vỏ

GB/T191 Biểu tượng đóng gói và vận chuyển

DL/T 848.2 Điều kiện kỹ thuật chung cho thiết bị thử nghiệm điện áp cao phần hai: Thiết bị thử nghiệm điện áp cao tần số công nghiệp

DL/T 848.3 Điều kiện kỹ thuật chung cho thiết bị thử nghiệm điện áp cao phần ba: Transformer thử nghiệm không có hiện tượng phóng điện cục bộ

GB5273 Đầu nối của biến áp, thiết bị điện áp cao và vỏ cách điện

GB/T11920 Điều kiện kỹ thuật chung cho thiết bị điều khiển tập trung phần điện của nhà máy phát điện

IEC60-1 Công nghệ thử nghiệm điện áp cao

Tiêu chuẩn DL/T 846.1: Yêu cầu kỹ thuật chung cho thiết bị thử nghiệm điện áp cao - Phần 1: Hệ thống phân áp đo điện áp cao.

Sáu, Yêu cầu kỹ thuật tổng thể

Công suất đầu ra định mức: 100kVA

Điện áp đầu ra định mức: 500kV

Dòng điện đầu ra định mức: 0,25A

Điện áp đầu vào định mức: 0,38kV

Kháng ngắn mạch: <18%

Thời gian vận hành: Chạy liên tục trong 60 phút ở điện áp danh định 100% và dòng điện danh định 100%. Khi giảm xuống 2/3 điện áp danh định và dòng điện danh định, cho phép chạy liên tục.

Biến dạng sóng của bộ thiết bị hoàn chỉnh: Khi biến dạng sóng của điện áp vào bộ điều áp nhỏ hơn 3%, thì biến dạng sóng của toàn bộ thiết bị không vượt quá 3%.

Bảy, Thông số từng bộ phận

7.1 Transformer điều chỉnh ZTX 100/0.38/0～0.65

Model: ZTX –100/0.38/0～0.65

Số pha: Một pha

Tần số: 50Hz

Công suất định mức: 100kVA

Điện áp đầu vào định mức: 0,38kV

Dòng điện đầu vào định mức: 250A

Điện áp đầu ra định mức: 0～0,650kV

Dòng điện đầu ra định mức: 154A

Tỷ lệ biến dạng sóng: ≤3%

Điện áp khởi đầu: ≤2%

Kháng ngắn mạch: ≤8%

Phương pháp làm mát: ONAN

Phương pháp điều chỉnh: Điều chỉnh tự động

Thời gian hoạt động: Giống như biến áp

7.3 Transformer thử nghiệm tần số công nghiệp ZTXW－100/2×250

Model: ZTX－150/2×250

Kiểu cấu trúc: Vỏ cách điện dầu ngập tự nhiên, xếp chồng hai tầng liên kết

Số pha: Một pha

Tần số: 50Hz

Điện áp đầu vào định mức: 0,60kV

Dòng điện đầu vào định mức: 167A

Điện áp đầu ra định mức: 500kV

Dòng điện đầu ra định mức: 0,2A

Công suất đầu ra định mức: 100kVA

Tỷ lệ điện áp vòng đo: 2000:1

Tỷ lệ biến dạng sóng: ≤5%

Dòng không tải bậc liên kết: ≤10% (không bao gồm dòng điện điện dung)

Hệ số hao tổn môi trường: tanδ≤0,3%

Mức cách ly: 100% điện áp tự cảm định mức chịu đựng trong 15 phút

Kháng điện áp hai bậc liên kết: ≤18%

Không đều độ phân bố điện áp giữa hai biến áp liên kết <±5%

Cuộn dây không gây ra hư hỏng nhiệt và biến dạng cuộn dây.

Khả năng quá áp: Khi chịu điện áp quá áp 110% UH trong 10 phút, không gây ra bất kỳ hư hỏng nào cho cách điện của biến áp thử nghiệm, và biến dạng sóng vẫn dưới mức 5%.

Thời gian vận hành: Chạy liên tục trong 30 phút ở điện áp danh định 100% và dòng điện danh định 100%. Khi giảm xuống 2/3 điện áp danh định và dòng điện danh định, cho phép chạy liên tục. Tăng nhiệt cuộn dây ≤ 65K, tăng nhiệt dầu ≤ 55K.

Nắp cân bằng và cổng nối điện trở bảo vệ của biến áp liên kết có thể xoay 180°

7.4.1 Thông số kỹ thuật biến áp cấp dưới:

Model: ZTX－100/250-I

Kiểu cấu trúc: Vỏ cách điện dầu ngập tự nhiên làm mát

Số pha: Một pha

Tần số: 50Hz

Điện áp định mức: Dây quấn thấp 0,60kV

Dây quấn cao 250kV

Dây quấn cộng dồn 0,600kV

Công suất định mức: Dây quấn thấp 100kVA

Dây quấn cao 50kVA

Dây quấn cộng dồn 50kVA

Dòng định mức: Dây quấn thấp 166A

Dây quấn cao 0,2A

Dây quấn cộng dồn 85A

Kháng ngắn mạch: ≤10%

Mức cách ly: 100% điện áp tự cảm định mức chịu đựng trong 10 phút

Tỷ lệ điện áp vòng đo: 1000:1

Tỷ lệ biến dạng sóng: ≤3%

Hệ số hao tổn môi trường: tanδ≤0,3%

Khả năng quá dòng: Trong điều kiện dòng điện danh định 110% In kéo dài trong 5 phút, dòng quá tải không gây ra tổn thương nhiệt hoặc biến dạng cuộn dây của biến áp thử nghiệm.

Khả năng quá áp: Khi chịu điện áp quá áp 100% UH trong 10 phút, không gây ra bất kỳ hư hỏng nào cho cách điện của biến áp thử nghiệm, và biến dạng sóng vẫn dưới mức 5%.

Thời gian vận hành: Chạy liên tục trong 30 phút ở điện áp danh định 100% và dòng điện danh định 100%. Khi giảm xuống 2/3 điện áp danh định và dòng điện danh định, cho phép chạy liên tục. Tăng nhiệt cuộn dây ≤ 65K, tăng nhiệt dầu ≤ 55K.

7.4.2 Thông số kỹ thuật biến áp cấp trên:

Model ZTX－50/250-II

Kiểu cấu trúc: Vỏ cách điện dầu ngập tự nhiên làm mát

Số pha: Một pha

Tần số: 50Hz

Điện áp định mức: Dây quấn thấp 0,60kV

Dây quấn cao 250kV

Công suất định mức: Dây quấn thấp 50kVA

Dây quấn cao 50kVA

Dòng định mức: Dây quấn thấp 84A

Dây quấn cao 0,3

Kháng ngắn mạch: ≤8%

Mức cách ly: 100% điện áp tự cảm định mức chịu đựng trong 10 phút

Tỷ lệ điện áp vòng đo: 1000:1

Tỷ lệ biến dạng sóng: ≤3%

Hệ số hao tổn môi trường: tanδ≤0,3%

Khả năng quá dòng: Trong điều kiện dòng điện danh định 110% In kéo dài trong 1 phút, dòng quá tải không gây ra tổn thương nhiệt hoặc biến dạng cuộn dây của biến áp thử nghiệm.

Khả năng quá áp: Khi chịu điện áp quá áp 110% UH trong 10 phút, không gây ra bất kỳ hư hỏng nào cho cách điện của biến áp thử nghiệm, và biến dạng sóng vẫn dưới mức 5%.

Thời gian vận hành: Cho phép vận hành trong 60 phút từ nhiệt độ môi trường bắt đầu ở 100% UH và IH. Ở 80% UH và IH, cho phép vận hành liên tục từ nhiệt độ môi trường. Tăng nhiệt cuộn dây ≤ 65K, tăng nhiệt dầu ≤ 55K.

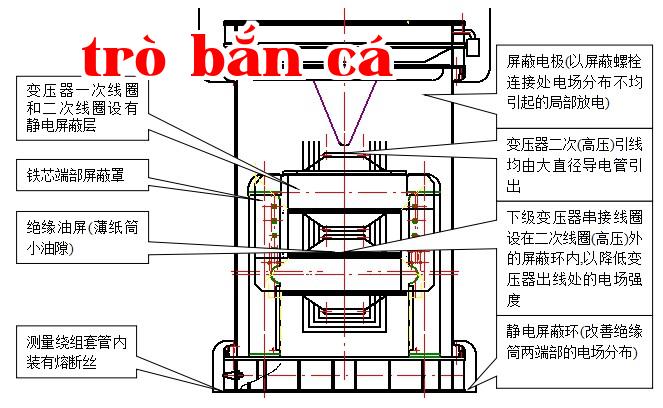

a, Giới thiệu cấu trúc từ trường của biến áp thử nghiệm bậc liên kết 2 cấp:

Kết cấu bên trong:

Cuộn dây được chế tạo thành hình mềm góc vòng và gấp mép, tăng khoảng cách bò điện ở đầu cuộn dây;

Cuộn dây được làm bằng kỹ thuật băng dính mà không cần nhúng sơn, đảm bảo cuộn dây không bị ảnh hưởng bởi các bọt khí do quá trình nhúng sơn và chất dẫn điện trong sơn gây ra phóng điện cục bộ. Phần cách điện chính sử dụng tấm tĩnh điện và vòng tĩnh điện, bên trong thân máy đảm bảo không có góc sắc xuất hiện, sử dụng đầy đủ tấm tĩnh điện và vòng tĩnh điện để điều chỉnh trường điện trong biến áp, giúp phân bố điện trường giữa các phần trở nên đều đặn hơn.

Giữa cuộn dây một lần và hai lần của biến áp có lớp chắn tĩnh điện, cả khung xương của cuộn dây một lần và hai lần đều có lớp chắn để ngăn chặn phóng điện do chất dẫn điện hoặc bọt khí bên trong khung xương gây ra.

Cuộn dây cấp dưới được đặt trong vòng chắn bên ngoài cuộn dây thứ cấp (dây cao áp) để giảm cường độ trường điện bên ngoài của biến áp;

Dây dẫn từ cuộn dây thứ hai (cáp cao áp) được kéo ra bằng ống dẫn điện lớn, đầu bu lông bên ngoài được trang bị vòng chắn, bên ngoài được lắp thêm điện cực chắn để ngăn ngừa phóng điện cục bộ do phân bố điện trường không đồng đều tại chỗ nối bu lông.

Mỗi cuộn dây (cao áp) bên ngoài đều được trang bị vòng tĩnh điện cao áp để cải thiện phân bố trường điện trong dầu của phần cao áp.

Cách điện chính của cuộn dây được thiết kế với màn chắn dầu hình chữ U ở mỗi cấp, thay đổi cấu trúc cách điện chính từ 250kV thành ống giấy mỏng và khe dầu nhỏ, tăng cường khả năng chống phóng điện của các thành phần bên trong.

Tất cả vật liệu cách điện giữa các lớp đều sử dụng giấy cách điện cáp điện áp cao trên 500kV, cách điện chính sử dụng dầu cách điện 25#, điện áp chịu đựng trong cốc thử tiêu chuẩn > 60kV/2,5mm, hao phí môi giới ≤ 0,02%, độ ẩm ≤ 10ppm.

Kết cấu bên ngoài:

Bề mặt bình cách điện được phủ sơn cách điện sau khi gia công, yêu cầu lớp phủ này phải có tính chống thấm nước mạnh để tránh sự thay đổi phân bố điện trường bề mặt do độ ẩm tác động và giảm khả năng chịu điện áp.

Các vòng chắn tĩnh điện được đặt ở phía ngoài của các vành trên và dưới, che tất cả các bộ phận kim loại kết nối, cải thiện phân bố cách điện ở các đầu của bình cách điện.

Được trang bị tấm chắn bằng thép không gỉ đường kính lớn trên đỉnh biến áp để cải thiện phân bố trường điện tại cực cao áp của biến áp;

Tăng nhiệt độ và cường độ cơ học của cuộn dây biến áp

Do biến áp thử nghiệm cao áp có cấu trúc cách điện dày và dòng nhiệt sinh ra từ tổn thất dây quấn khó thoát ra, quá trình nhiệt của biến áp chỉ có thể được tính theo phương pháp tích nhiệt, vì vậy mật độ dòng điện của dây quấn cần được giảm xuống để giảm tổn thất tải và tăng hiệu quả tích nhiệt.

Để đảm bảo biến áp có sóng biến dạng thấp, mật độ từ thông được thiết kế dưới điểm gập của thép silic, mật độ từ thông trong sắt tâm < 1,5T, sử dụng sắt từ chất lượng DQ130-30 với cấu trúc xếp chồng 45° toàn bộ, hướng ép nhất quán, sau khi xếp chồng được quấn chặt bằng băng vải epoxy và sấy khô, không có hiện tượng lỏng lẻo, từ đó giảm tổn thất không tải và tiếng ồn của biến áp. tải game bài đổi thưởng tặng vốn

Nguyên liệu thô của cuộn dây, đặc biệt là vật liệu cách điện, được bảo quản trong môi trường nhiệt độ < 50-60% trước khi sản xuất để loại bỏ hoàn toàn độ ẩm tự nhiên, nhằm tránh hiện tượng cuộn dây nở ra do độ ẩm sau khi lắp đặt.

Mỗi đầu cuối của mỗi lớp cuộn dây được gắn bằng cấu trúc vòng đầu cuối keo và ép chặt để ngăn ngừa dịch chuyển và nhảy dây tại đầu cuối.

Cấu trúc tổng thể là bình cách điện, bình cách điện được đan bằng sợi thô không xoắn, được đắp nhiệt độ và áp suất ổn định, mật độ cao, dòng rò nhỏ và ít hấp thụ độ ẩm. Các vành trên và dưới sử dụng quy trình đặc biệt để giải quyết vấn đề rò rỉ dầu và tách lớp của bình cách điện do giãn nở nhiệt và co lạnh của tấm gang và sản phẩm epoxy qua nhiều năm tính toán kỹ lưỡng và thêm chất gia cố thích hợp.

Miếng đệm kín được sản xuất bằng công nghệ hàng không sử dụng cao su fluoro, có độ bền mài mòn cao, chịu nhiệt, chịu áp, độ cứng đạt 70, sức căng phá vỡ > 12 Mpa, độ giãn dài khi đứt 200%, biến dạng không hồi phục khi nén không khí 35%, biến dạng không hồi phục khi ngâm dầu 25# là 50%.

b, Giới thiệu cấu trúc biến áp thử nghiệm bậc liên kết 2 cấp:

Biến áp thử nghiệm hoàn chỉnh gồm hai đoạn, đoạn trên có thông số 75kV/0,666A, đoạn dưới có thông số 150kV/0,3A. tải game bài đổi thưởng tặng vốn Khi hai đoạn nối tiếp lại, tạo thành thiết bị thử nghiệm điện áp cao 500kV/0,2A. Đoạn dưới vừa là biến áp, vừa hỗ trợ cách điện cho biến áp trên, bình cách điện của mỗi đoạn có thể chịu được trọng lượng tổng cộng của biến áp trên.

Biến áp sử dụng kết cấu hình trụ với vỏ cách điện, "hình chữ nhật" của từ tâm, phía trên và dưới là cột từ, hai bên là cột yoke. Cả hai cột từ trên đều lắp đặt hai cuộn dây cao áp và cuộn dây thấp áp, cũng như cuộn kích từ. Hai cuộn dây cao áp, hai cuộn dây thấp áp và cuộn kích từ được mắc song song để đảm bảo an toàn, cần kiểm soát trở kháng, điện kháng, số vòng dây, độ dày cách điện, v.v. Để kiểm soát các thông số này, yêu cầu chế tạo cuộn dây phải tuân thủ các tiêu chuẩn nghiêm ngặt, kiểm soát sai lệch giữa số vòng dây, đường kính, chiều rộng, số lượng giấy cách điện của cuộn trên và dưới một cách chặt chẽ, đảm bảo các thông số cơ bản của cuộn dây trên và dưới gần giống nhau.

Do biến áp thử nghiệm thường hoạt động trong điều kiện phóng điện của mẫu thử, do đó, để cải thiện phân bố điện áp ban đầu không đều do phóng điện mẫu thử gây ra, cuộn dây được thiết kế theo cấu trúc tháp và hình trụ, tận dụng hiệu quả phân phối điện dung của hình trụ để cải thiện sự phân bố điện áp ban đầu. tải game bài đổi thưởng tặng vốn

Dòng định mức: 0,25A

Giá trị trở kháng danh nghĩa: 20kΩ

Thời gian hoạt động: Giống như biến áp

Tăng nhiệt: H cấp (135°C)

Kiểu cấu trúc:

Các điện trở được làm bằng dây điện trở quấn trên tấm epoxy, cấu trúc tổ ong để đảm bảo nhiệt tỏa ra từ điện trở và không khí trao đổi đầy đủ, hạ nhiệt độ khi sử dụng, giữ nguyên độ bền của vật liệu khi chịu nhiệt. Hai đầu được nối với biến áp và bộ chia điện áp bằng ống nối.

8.6 Bộ phân áp điện dung ZTF－500/100

Model: ZTF－500/100

Điện áp định mức: 500kV

Điện dung danh nghĩa: 150pF (hai tụ điện 300PF/300KV nối song song)

Hao tổn môi trường: ≤0,35%

Mức cách ly: Không có bất thường trong 1 phút dưới 120% điện áp định mức

Tỷ lệ phân áp danh nghĩa: 1000:1

Sai số đo lường: Bao gồm cánh thấp, cáp đo và đồng hồ điện áp đỉnh số: ≤±1,5%

Kiểu cấu trúc: Kết cấu vỏ cách điện và capacitor dầu giấy: Bao gồm nắp trên, vòng cân bằng điện áp, thân capacitor, khung di động, cánh tay thấp, v.v.

Bộ phân áp cũng có thể được sử dụng làm tụ điện ghép nối để đo lượng phóng điện cục bộ.

Thời gian hoạt động: Giống như biến áp
